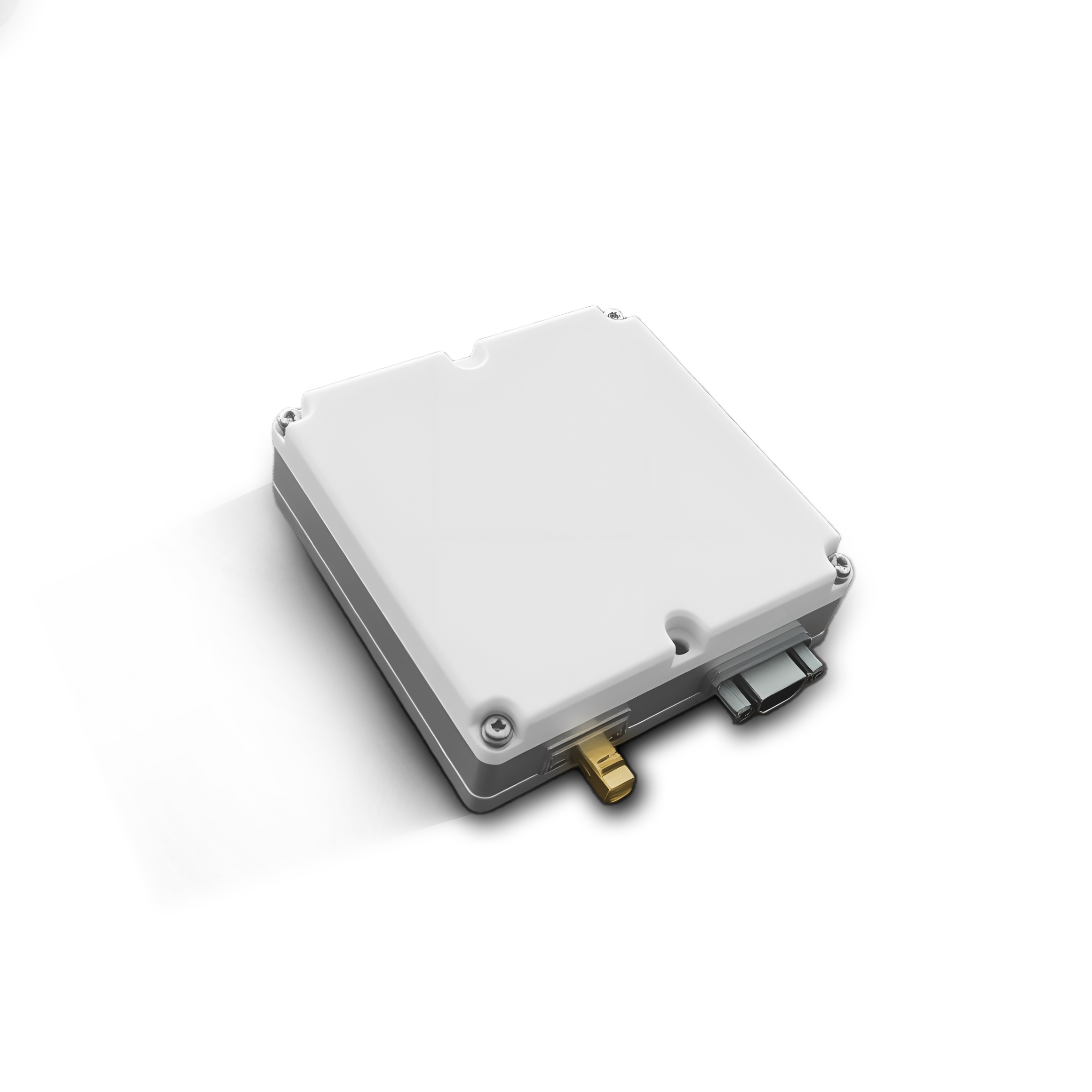

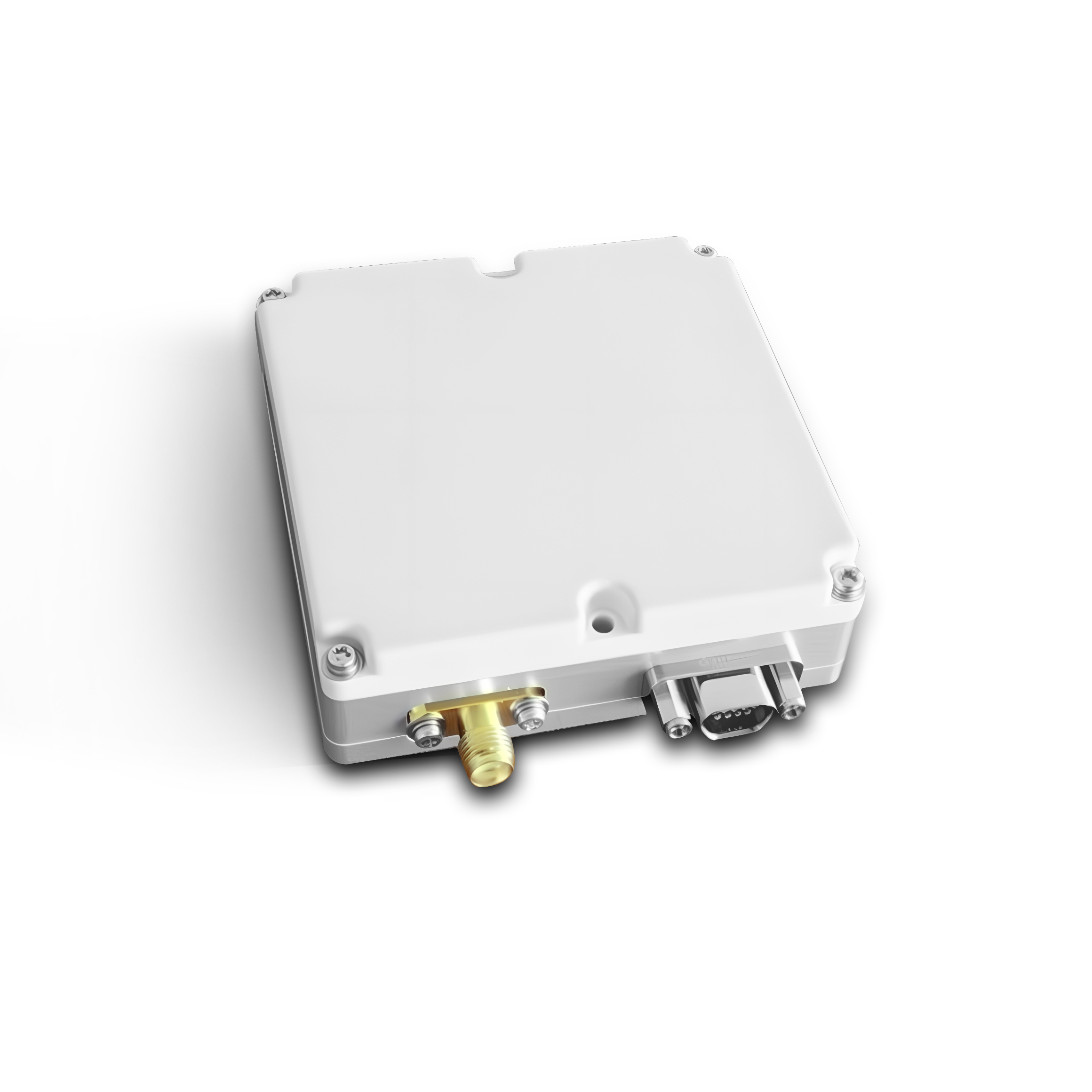

Сверхлегкая Антиинтерференционная Антенна SLA-4B1L1-65

Ультрамалый приемник для защиты от помех SLA-4B1L1-65 объединяет в себе 4-полосную антенную решетку помех и высокопроизводительные приемники, может принимать сигналы частот BDS B1I, GPS L1 и Galileo E1, отвечает техническим требованиям различных приложений для малых носителей, реализует антенные элементы, ВЧ-каналы, обработку помех и GNSS-приемники в очень малом объеме, отвечает требованиям высокой надежности и дешевизны приложений. Продукт в основном используется для вывода в реальном времени информации о пространственном местоположении, времени и скорости платформы, и может противостоять различным типам подавления помех, включая, но не ограничиваясь одной несущей, частотой развертки, импульсом, широкополосной модуляцией, пилообразной волной, треугольной волной и другими типами помех и любой комбинацией помех.

Свяжитесь С Нами

Микро-Нано Датчик Угловой Скорости Волоконно-Оптический Гироскоп С Временем Запуска Менее 1 с

Технические характеристики

описание продукта

Производительность

Параметр		Индекс		Ремарка
Рабочая частота		BDS B1I /GPS L1/Galileo E1		1561±2 МГц 1575±2 МГц
Режим позиционирования		Двухрежимное позиционирование суставов B1L1		Поддержка одиночного BDS, GPS-позиционирование
Последовательный порт 0		Вывод навигационной информации, уровень 232		Разъем J30J-9zkp
Последовательный порт 1		Для отладки используется уровень 232
Скорость обновления данных		1 Гц
Скорость последовательного порта		38400		Значение по умолчанию
Вывод данных		NMEA0183
Электропитание		DC 9～36‌В±10%
Потребляемая мощность		≤6Вт
Вес		≤160‌Г
Встроенный приемник		ublox：MAX-M10S		Технические характеристики приемника см. на официальном сайте ublox.
Защита от помех	Стандартная версия	Одиночные помехи：≥105 дБ
		Двойные помехи：≥90 дБ
		Три помехи：≥75 дБ
Выходные характеристики РЧ		Выход	SMA-KF	Выдает радиочастотные сигналы без помех, которые могут быть напрямую подключены к распространенным GNSS-приемникам, таким как Ublox, Novatel и др.
		Импеданс	50Ω
		Усиление	40±5 дБ
		VSWR	≤2.0
		Коэффициент шума	≤5.0
Температура хранения		-40℃～+85℃
Рабочая температура		-40℃～＋85℃

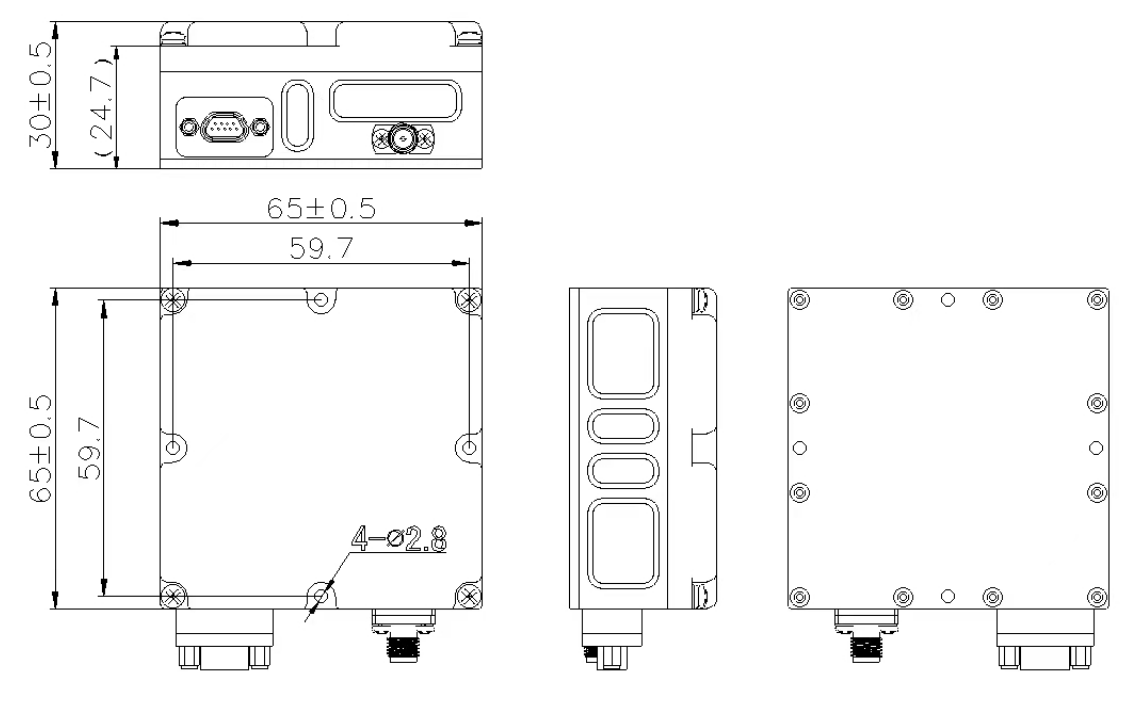

Габаритный размер приемника помех

Определение интерфейса

Интерфейс питания использует модель: J30J-9ZKP. Расположение точек и определение интерфейса приведены ниже. Другие определения интерфейсов или типы интерфейсов также могут быть настроены в соответствии с потребностями пользователя.

На приведенном выше рисунке нижний ряд слева направо - с № 1 по № 5, а верхний ряд слева направо - с № 6 по № 9. Интерфейсные определения каждой точки следующие:

Номер пункта	Название сигнала	Примечания
1	Электропитание	Широкополосный источник питания 9~36 В
4	Электропитание
5	Заземление питания
6	Заземление питания
2	232-RX0	Навигационный выход 232 последовательный порт
3	232-TX0
7	Сигнальная земля
8	232-RX1	Отладка с помощью последовательного порта 232 или PPS
9	232-TX1	Отладка с помощью последовательного порта 232 или PPS

Частотные точки могут быть настроены в соответствии с требованиями заказчика

SLA-4B1L1-65

Антенна для защиты от помех/Помехоустойчивая антенна - это специализированное решение, предназначенное для противодействия преднамеренным помехам, обеспечивающее бесперебойную работу систем навигации и связи GPS/GNSS. Используя передовые технологии адаптивного зануления и пространственной фильтрации, эти антенны обнаруживают и подавляют помехи, включая однотональные, свип-частотные, импульсные и широкополосные сигналы, защищая важнейшие данные позиционирования, синхронизации и скорости.

Зачем использовать антенну для защиты от помех?

Угрозы помех становятся все более серьезными в военных, коммерческих и гражданских приложениях. Наши антенны обеспечивают надежную защиту от помех, обеспечивая надежную работу в условиях повышенной напряженности.

Сверхмалый приемник помех SLA-4B1L1-65 объединяет в себе 4-полосную антенную решетку помех и высокопроизводительные приемники, может принимать сигналы BDS B1I, GPS L1 и Galileo E1, может отвечать техническим требованиям различных приложений для малых носителей, реализует антенные элементы, RF-каналы, обработку помех и GNSS-приемники в очень малом объеме, отвечает требованиям высокой надежности и дешевизны приложений. Продукт в основном используется для вывода в реальном времени информации о пространственном местоположении, времени и скорости платформы, и может противостоять различным типам подавления помех, включая, но не ограничиваясь одной несущей, частотой развертки, импульсом, широкополосной модуляцией, пилообразной волной, треугольной волной и другими типами помех и любой комбинацией помех.

Ключевые особенности

Высокая степень интеграции: 4-элементная антенна, МШУ и обработка против помех Ультралегкий вес: Общий вес менее 160 г

Высокая адаптивность: Подходит для различных платформ беспилотного оборудования

Отличная гидроизоляция: Все соединения корпуса антенны закрыты водонепроницаемыми прокладками

Простота и удобство использования: Работает сразу после включения питания, не требуя никакой внешней информации

Poseidon Инновационные и комплексные технологические решения для беспилотников, которые повышают точность, эффективность и безопасность.

Система управления полетом

Самостоятельно разработанная система управления полетом БПЛА промышленного класса Poseidon обеспечивает точную стабильность полета и соблюдение запланированных маршрутов. Благодаря резервированию нескольких датчиков она обеспечивает беспрецедентную безопасность и надежность эксплуатации БПЛА. Эта передовая система предназначена для поддержания стандартных режимов полета, обеспечивая оптимальную производительность в различных условиях, и предоставляет многочисленные гарантии безопасности полета БПЛА.

Каркас из углеродного волокна с интегральным формованием

Изготовленные из высокопрочного углеродного волокна низкой плотности, рамы наших дронов легки, прочны и устойчивы к атмосферным воздействиям. Эти рамы защищены от дождя, воды, пыли и высоких температур, что значительно повышает летные возможности дрона и его долговечность в сложных условиях.

Универсальный разъем для полезной нагрузки

Наш универсальный соединитель полезной нагрузки имеет единый стандарт конструкции, позволяющий быстро устанавливать и снимать полезную нагрузку, а ограничение разницы в неорганической структуре позволяет быстро устанавливать и демонтировать груз, что значительно повышает эффективность работы. Эта инновация устраняет структурные ограничения, упрощая операции и повышая эффективность при выполнении различных задач.

Передача видео высокого разрешения

Модуль передачи видео высокого разрешения (hi-res) включает в себя авиационный передатчик, модуль настройки и наземный приемник. Благодаря низкому энергопотреблению, большой дальности передачи и исключительной чувствительности приема эта система обеспечивает бесперебойную передачу высококачественного видеопотока при простоте эксплуатации и широкой совместимости.

Двигательная система

Комплексная силовая установка Poseidon включает в себя интеллектуальные аккумуляторы, двигатели, ЭСК, пропеллеры и вспомогательные компоненты. Эта передовая технология обеспечивает надежное и эффективное питание для увеличения продолжительности полета и превосходных характеристик.

Техника летных испытаний

Наша передовая технология летных испытаний тщательно оценивает целостность конструкции и материалов беспилотника с помощью статических, динамических, вибрационных и экологических испытаний, что значительно повышает скорость исследований и разработок и коэффициент безопасности полетов. Эти комплексные оценки ускоряют НИОКР, повышают безопасность и обеспечивают оптимальные характеристики в реальных условиях.

Подключение дронов к облаку

Наша облачная платформа диспетчерского управления позволяет в режиме реального времени отслеживать, планировать и визуально управлять БПЛА. Подключая беспилотники к облаку, мы способствуем оптимизации ресурсов, эффективному проведению операций и играем важную роль в информатизации строительной отрасли в целом.

Drone Inspection Automated Processing Technology

Автоматизированные беспилотные технологии осмотра и обработки данных

Наша технология автоматизированной инспекции с помощью беспилотников обрабатывает необработанные данные в режиме реального времени, позволяя обобщать и анализировать исходные данные, полученные для определенного задания. Такой оптимизированный подход повышает эффективность и улучшает процесс принятия решений при выполнении инспекционных миссий.

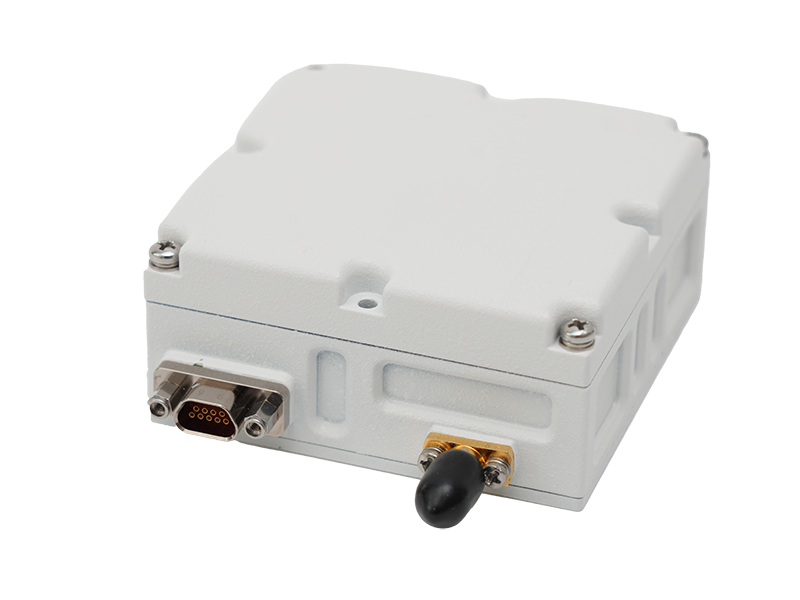

Сверхлегкая Антиинтерференционная Ан (9)

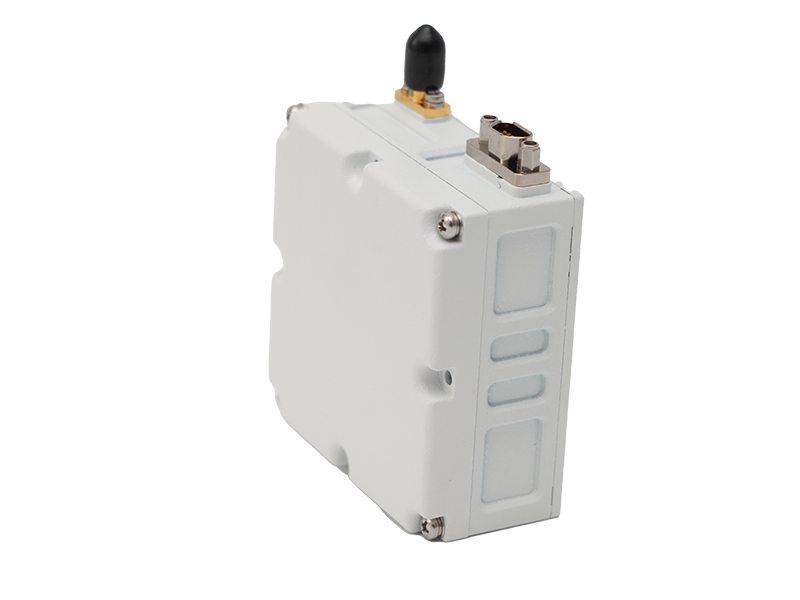

Сверхлегкая Антиинтерференционная Ан (10)

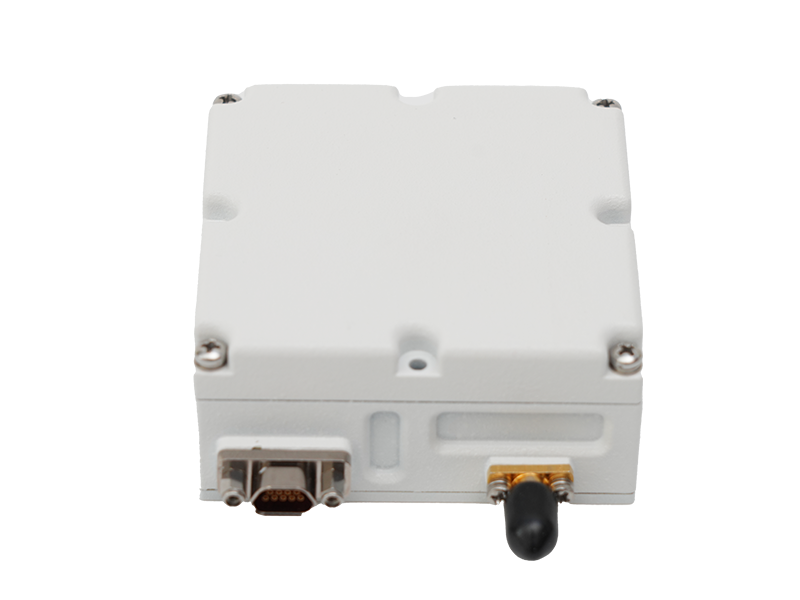

Сверхлегкая Антиинтерференционная Ан (11)

Сверхлегкая Антиинтерференционная Ан (12)

Сверхлегкая Антиинтерференционная Ан (13)

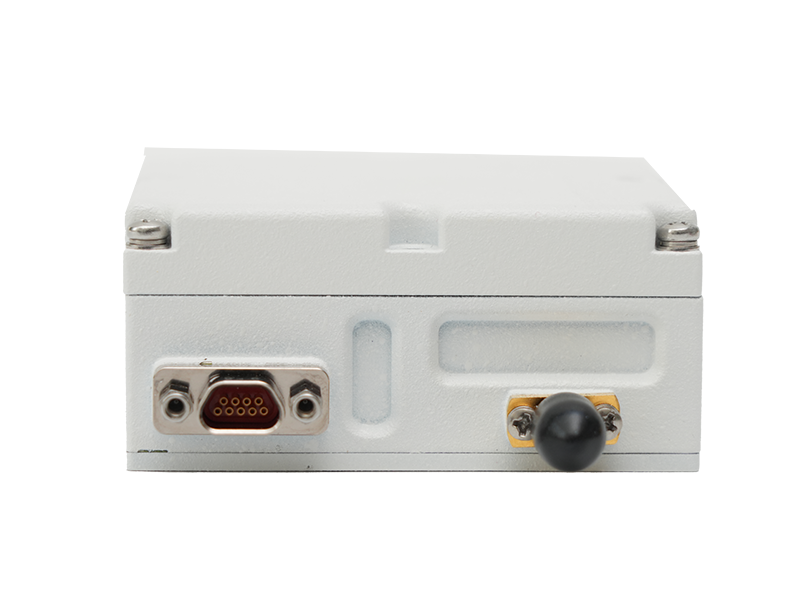

Сверхлегкая Антиинтерференционная Ан (15)

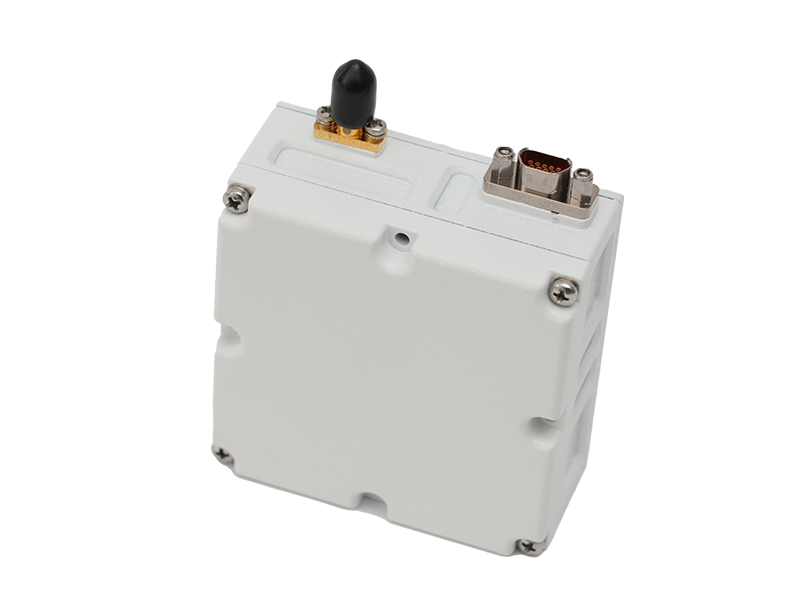

Сверхлегкая Антиинтерференционная Ан (14)
