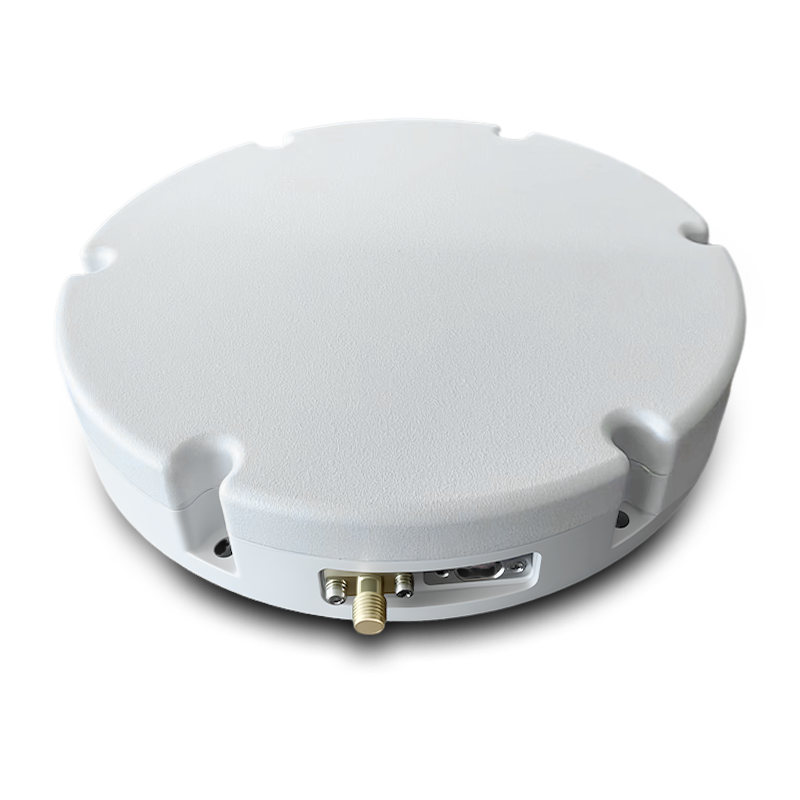

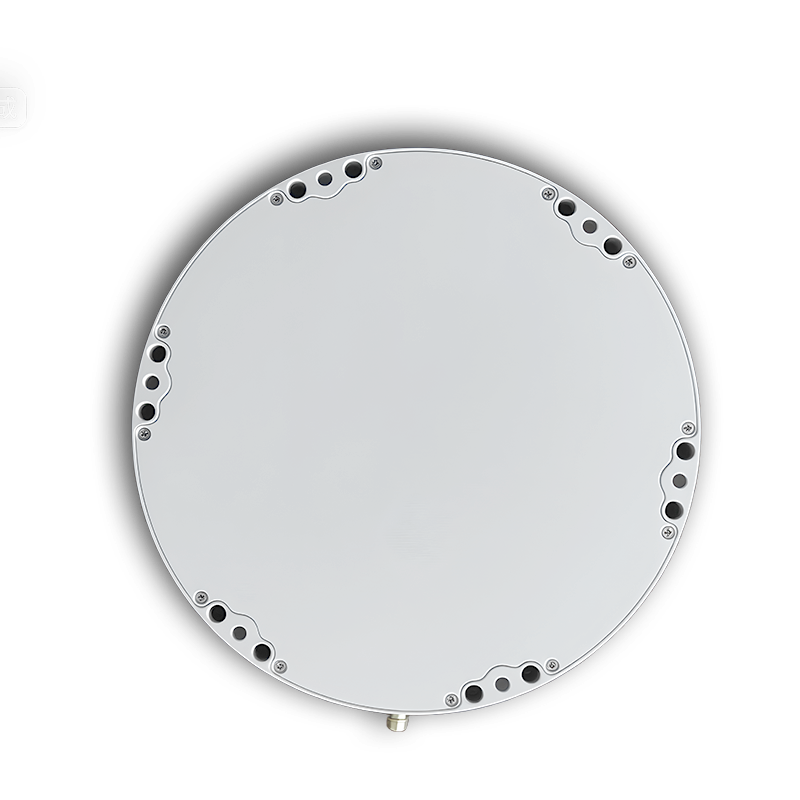

Ультраулучшенная 8-элементная помехозащищенная антенна SLA-8B1L1-165
Производительность
|
Категория |
Параметры |
Индикатор |
Замечания |
|
Частота приема |
GPS L1/BDS B1C/Galileo E1 |
1575,42 ± 2 МГц |
Полоса частот B1L1 обладает защитой от помех |
|
BDS B1I |
1561 ± 2 МГц |
||
|
Защита от помех |
8-элементный B1L1 с защитой от помех |
||
|
Радиочастотные характеристики |
Выход |
SMA-KF |
Может быть напрямую подключен к приемникам GNSS общего назначения |
|
Импеданс |
50 ОМ |
||
|
Коэффициент усиления |
40 ± 5 дБ |
||
|
Коэффициент стоячей волны |
≤2,0 |
||
|
Коэффициент шума |
≤3,0 |
||
|
Электрические интерфейс J30J-9zkp |
Источник питания |
9 ~ 36 В |
|
|
Потребляемая мощность |
≤12 Вт |
||
|
232 последовательных порта 0 |
38400 (навигационная информация) |
||
|
232 последовательных порта 1 |
115200 (для отладки) |
||
|
Встроенный приемник |
ublox M10 |
1 ~ 10 Гц настраиваемые |
|
|
характеристики защиты от помех |
Тип помех |
Белый шум, BPSK, частота развертки, импульс, SW и т.д. |
|
|
Одиночные помехи |
JSR ≥ 115 дБ, |
||
|
Три помехи |
JSR ≥105 дБ, |
||
|
шесть помех |
JSR≥90 дБ, |
|
|
|
Семь помех |
JSR≥85dB |
|
|
|
Физические свойства |
Температура хранения |
-40 ℃~+85 ℃ |
|
|
Рабочая температура |
-40 ℃~+85 ℃ |
||
|
Вес |
≤800 г |
Определение интерфейса J30J-9ZKP

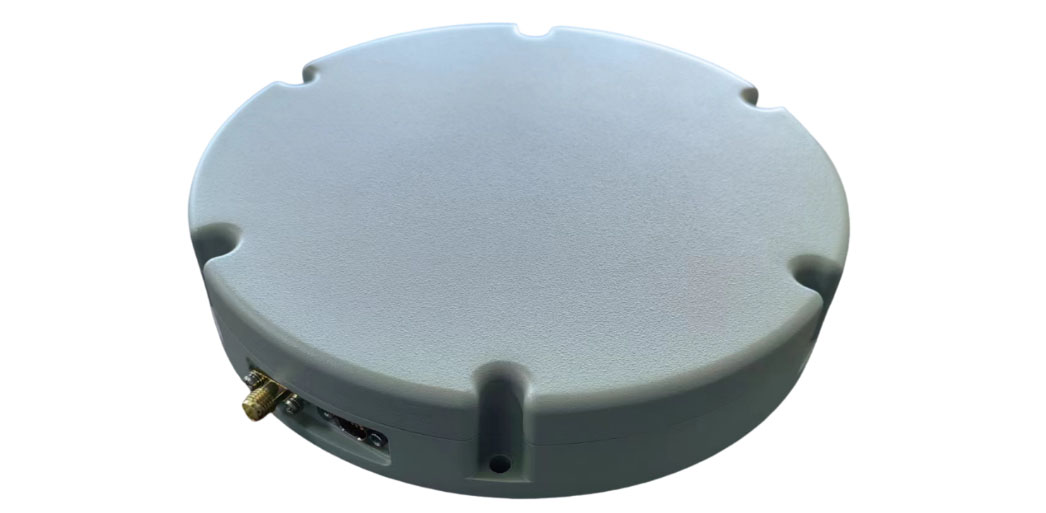

Модель разъема интерфейса питания: J30J-9ZKP. Расположение точек и определение интерфейса следующие. Другие определения интерфейса или типы интерфейсов также могут быть настроены в соответствии с требованиями пользователя.
На приведенном выше рисунке верхний ряд справа налево - с № 1 по № 5, а нижний ряд справа налево - с № 6 по № 9. Определения интерфейса каждой точки следующие:
|
Номер точки |
Название сигнала |
Примечание |
|
1 |
Источник питания |
с широким напряжением 9 ~ 36 В |
|
4 |
Источник питания |
|
|
5 |
Заземление питания |
|
|
6 |
Заземление питания |
|
|
2 |
232-RX0 |
Вывод навигационной информации через последовательный порт 232 |
|
3 |
232-TX0 |
|
|
7 |
Signal ground |
|
|
8 |
232-RX1 |
Отладка с помощью последовательного порта 232 или выхода PPS |
|
9 |
232-TX1 |
Размеры

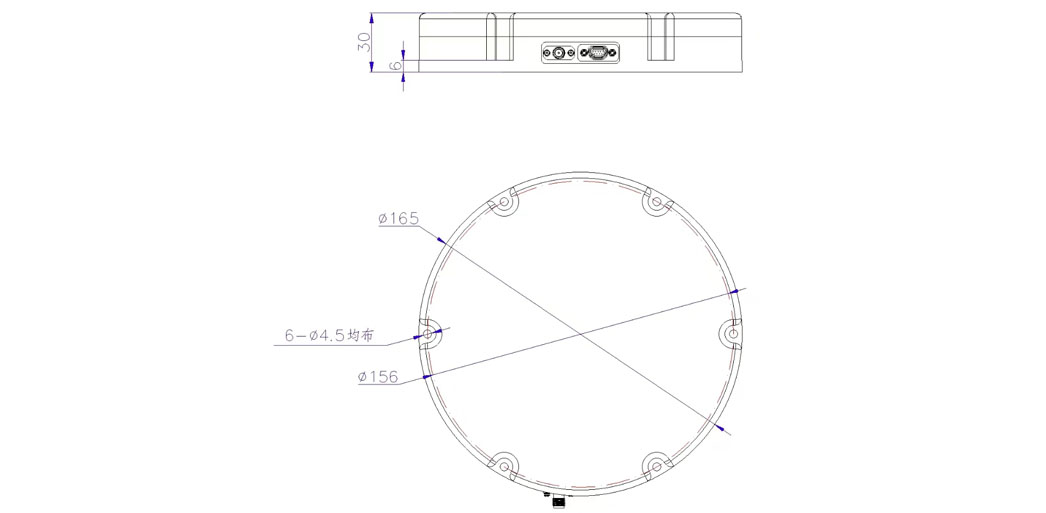

3.1 Размеры конструкции антенны для защиты от помех указаны ниже
Требования к установке
1. Нижняя сторона антенны для защиты от помех представляет собой металлическую поверхность для отвода тепла. При установке убедитесь, что нижняя часть имеет хорошие условия для отвода тепла. Рекомендуется плотно прилегать нижней стороной к другим металлическим поверхностям во время монтажа, чтобы добиться лучшего отвода тепла.
2. Верхняя поверхность антенны защиты от помех является антенной для приема сигналов GNSS. Для обеспечения хорошего приема сигнала GNSS рекомендуется использовать его при беспрепятственном просмотре неба. При использовании в условиях ограниченной видимости обратитесь к нашим специалистам по послепродажному обслуживанию. Мы подберем подходящий метод установки в зависимости от условий препятствия.
Меры предосторожности
1. Диапазон напряжения питания устройства составляет от 9 В до 36 В. Рекомендуемые типичные рабочие напряжения - 12 В, 20 В или 28 В.
2. Пожалуйста, подключайте все интерфейсы при выключенном питании. Горячая замена не допускается. Для питания рекомендуется использовать специальный кабель питания, поставляемый нашей компанией. При использовании кабеля питания, изготовленного на заказ, пожалуйста, убедитесь, что сигнальные контакты разъема кабеля, изготовленного на заказ, соответствуют спецификациям интерфейса.
3. Установившаяся рабочая мощность помехоустойчивой антенны составляет менее 12 Вт, а мгновенная максимальная мощность не превышает 15 Вт. Рекомендуется, чтобы максимальная выходная мощность источника питания для антенны защиты от помех была не менее 20 Вт.
4. Помните о том, что нельзя превышать допустимый диапазон подачи питания, не разбирайте корпус антенны и в случае неисправности обратитесь в нашу службу послепродажного обслуживания. При необходимости верните изделие на завод для переработки.
Обзор
Помехозащищенная антенна SLA165-8B1L1 объединяет восемь приемных антенн B1L1, восьмиканальный радиочастотный приемный модуль и модуль обработки помех, выдающий радиочастотные сигналы без помех. Антенна может одновременно противостоять до семи подавляющим помехам с разных направлений, полностью защищая спутниковые сигналы GNSS в условиях сильных помех, удовлетворяя требованиям к приему сигналов GNSS различными операторами связи в сложных электромагнитных условиях с подавлением помех.
Эта антенна объединяет антенный источник, радиочастотный модуль, модуль защиты от помех и повышающее преобразование в компактной конструкции, отвечающей требованиям высокой надежности и низкой стоимости. Используя полностью запатентованную адаптивную обнуляющую антенну и технологию пространственно-временной адаптивной фильтрации, он значительно улучшает доступность спутниковых сигналов GNSS в сложных электромагнитных условиях и обеспечивает надежную устойчивость к различным типам подавляющих помех, включая, но не ограничиваясь ими, модуляцию с одной несущей, с качающейся частотой, импульсную, широкополосную модуляцию, пилообразную, треугольную и любую их комбинацию.
